多繩摩擦式提升機襯墊磨損嚴重過度情況介紹

多繩摩擦式提升機襯墊磨損嚴重過度情況介紹

1 故障分析

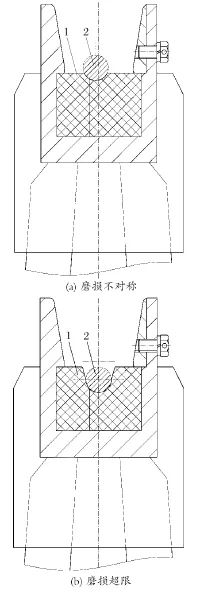

襯墊磨損示意

天輪裝置在返廠修復時，天輪襯墊磨損一般出現2 種情況 (見圖 )，襯墊磨損左右不對稱和襯墊深度方向磨損超限。分析其原因：天輪襯墊左右磨損不對稱是因為天輪裝置與主軸裝置不對中所致；襯墊磨損嚴重直接原因是鋼絲繩與襯墊發生了相對運動，鋼絲繩打滑，輪緣偏擺較大也是原因之一。

2 修復方案

出現襯墊磨損過度時，直接更換新的襯墊。磨損的襯墊在拆除時由于安裝貼合較緊，人工拆除較費勁，此時可以直接車掉。在設計新的襯墊時，如果沒有輪緣圖紙，需要重新測量輪槽尺寸。在測量過程中，由于輪槽結構的特殊性，常常導致測量誤差較大，此時可以根據測量的尺寸先做一對襯墊進行試裝，根據試裝情況修改襯墊圖紙，以保證新的襯墊與輪槽貼合良好，在使用時襯墊不發生滑動，滿足提升使用要求。
