【摩擦襯墊廠家】 線膨脹系數對塑襯節距的影響
一、 塑料襯板節距的設計及影響因素
鋼絲繩在塑襯上的纏繞及塑料襯板節距如圖所示。鋼絲繩在塑襯上纏繞，若節距過小，則鋼絲繩繩圈之間易發生接觸，加劇鋼絲繩磨損；若節距過大，則影響纏繞的平穩性。JB/T 10994—2010《纏繞式礦井提升設備用塑料襯板》對節距進行了推薦，如下表所列。

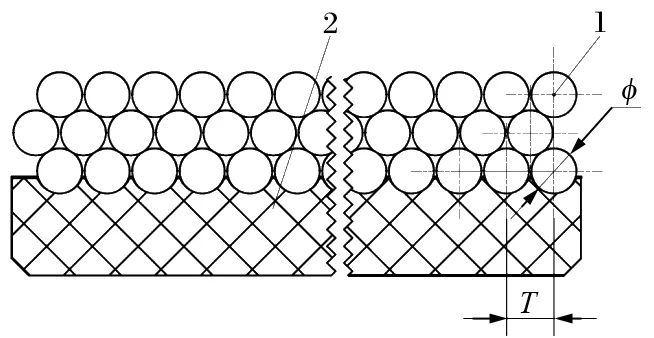

圖5 鋼絲繩的纏繞情況與塑襯節距
1.鋼絲繩 2.塑襯

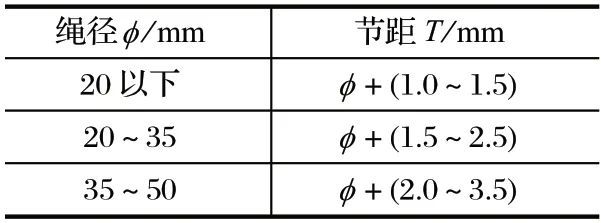

推薦節距
南非等國的相關規程規定纏繞式提升系統的繩槽節距
式中：a 為系數，一層以上纏繞時取 1.055～ 1.070；φ為鋼絲繩直徑，mm。
二、溫度變化及節距變形量
塑料襯板節距是在繩槽壓制完成后、在規定溫度下測量的，將式 (5) 代入式 (1)，可得：
式中：α塑 為工程塑料的線膨脹系數，本次計算取11.2×10-5/℃；Δt 為溫度變化量，分別取 17 ℃ 和-18 ℃。
計算可得，溫差為 17 ℃ 時，ΔT塑1=0.002 φ；溫差為 -18 ℃ 時，ΔT塑2=-0.002 2 φ。
由此可得，在常用規格鋼絲繩直徑條件下，在溫度變化時線膨脹系數對塑襯節距相對變形量的影響如表 3 所列。
表3 線膨脹系數對塑襯節距的影響
三、選擇與建議
纏繞式提升機塑襯節距的設計，一般要大于鋼絲繩的直徑偏差。GB 8918—2006《重要用途鋼絲繩》中 6.2.3.2 規定，“鋼絲繩的實測直徑，其偏差為：圓股，異形股
”。根據計算結果并經過與塑襯生產廠家討論，建議在按照式 (5) 設計塑襯節距時，將系數 a 修正為 1.057～ 1.068；同時，建議廠家根據提升機所配套的鋼絲繩型號考慮鋼絲繩的直徑偏差，來決定具體節距值。
