【塑料襯板廠家】塑料襯板的結構與安裝

        2023-10-23 閱讀次數:865

        【塑料襯板廠家】塑料襯板的結構與安裝

        纏繞式提升機大多配備了螺旋繩槽塑料襯板 (以下簡稱塑襯),其材質是工程塑料,塑襯上加工有螺旋排列的繩槽。塑襯具有質量輕、機械強度較高、耐磨、耐油、耐潮濕等特點;它使用方便,具有良好的經濟性。塑

        襯材質的彈性模量低于鋼襯,可以降低鋼絲繩與繩槽的接觸應力,從而減少鋼絲繩的磨損,延長鋼絲繩的使用壽命。

         塑料襯板(滾筒襯板)的結構和安裝


        一、塑料襯板的結構

        單繩纏繞式礦井提升機的總體結構如圖1所示,洛陽塑料襯板的結構及其在提升卷筒上的安裝如圖 2所示。塑襯安裝在兩擋繩板之間,用螺栓組件固定在卷筒上。

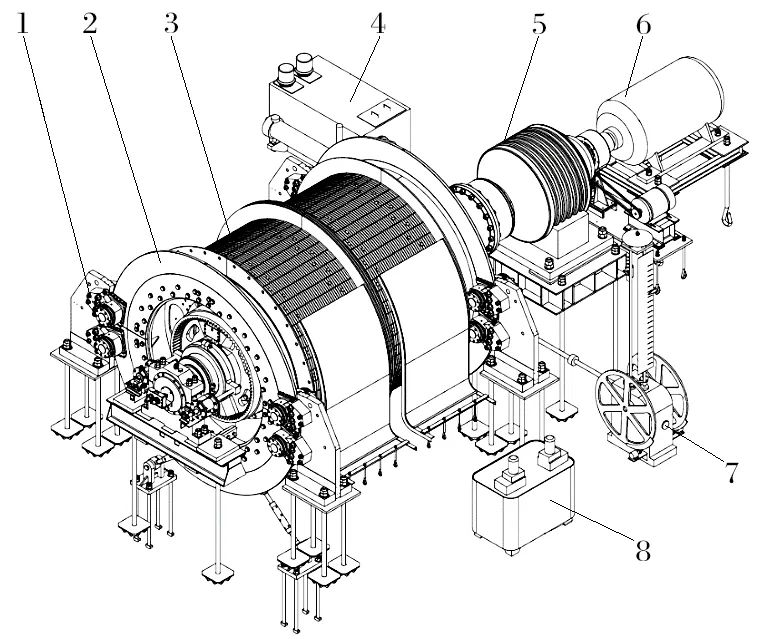

        圖1 纏繞式提升機的結構

        1.制動器 2.主軸裝置 3.塑襯 4.潤滑站 5.減速器 6.電動機 7.深度指示器 8.液壓站

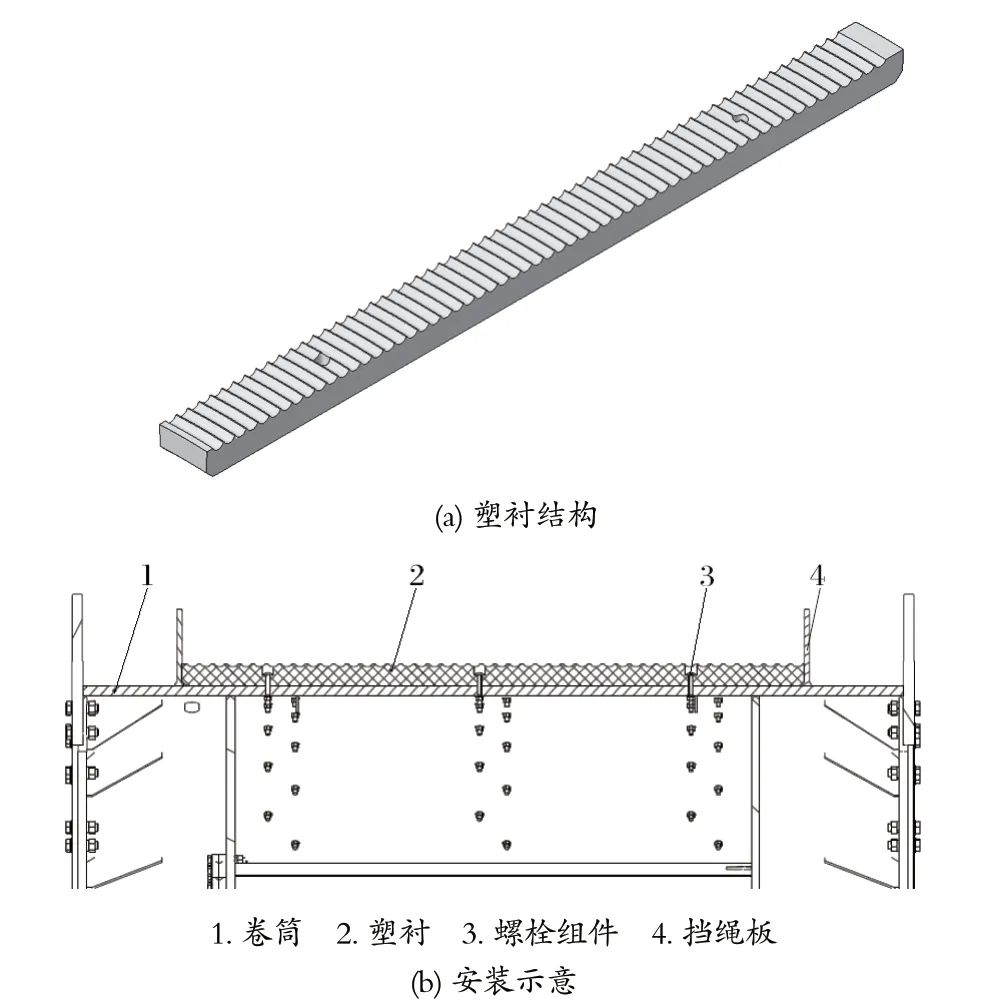

        圖2 塑襯的結構及其在卷筒上的安裝示意

        二、塑料襯板(滾筒襯板)安裝時應注意的幾個問題

        塑襯寫編號端為基準面,不允許切割或刮掉, 如塑襯長可切割沒寫編號的一端。

        由于卷筒擋板為例焊件,在焊接時會有不同 程度的變形,為避免安裝時出現兩頭切的問題,必須 在安裝前找正基準線,即在出繩孔端擋板旋轉一周, 找出最高點,作為基準線。

        塑襯安裝應以水平尺寸為基準,第1塊安裝 尤為重要,既要保持水平,又要使鉆孔在塑襯中間位 置,如偏差要及時調整。以后每隔5~ 10塊復查水 平、調整。

        最好采用專用螺栓,且必須使用平墊及彈簧 墊圈,如無專用螺栓,普通六方頭螺栓也可以代用。 塑襯擴孔深度以螺栓頭距繩槽底7 ~10mm為宜。

        安裝時需注意焊縫凸部分,防止塑襯墊起架空。
